Guia de Balanceamento de Ventiladores: Guia Passo a Passo
Introdução
Ventiladores industriais – desde pequenos modelos axiais até massivos ventiladores centrífugos de exaustão – podem começar a vibrar e fazer ruído com o tempo, sinalizando desequilíbrio do rotor. O desequilíbrio do rotor é uma das causas mais comuns de problemas de vibração e falhas de máquinas (superado apenas pelo desgaste de rolamentos). Um ventilador rotativo com distribuição de massa irregular cria cargas cíclicas: quando a velocidade de rotação dobra, a força de vibração aumenta quatro vezes. Tais cargas levam ao desgaste acelerado de rolamentos, rachaduras nas fixações e até falha de emergência do equipamento. Felizmente, o problema pode ser resolvido sem desmontar a unidade, executando o balanceamento diretamente no local de operação.
Este guia cobre métodos de balanceamento de ventiladores (estático e dinâmico), equipamento necessário, instruções de balanceamento em campo passo a passo e dicas práticas para evitar erros comuns. O objetivo é ajudar engenheiros de manutenção e especialistas a estender a vida útil dos ventiladores, reduzir vibrações e prevenir tempo de inatividade do equipamento através de balanceamento adequado.
Métodos de Balanceamento de Ventiladores: Estático vs Dinâmico, Um Plano ou Dois
O balanceamento de um ventilador rotativo pode ser executado usando métodos estáticos ou dinâmicos. O balanceamento estático envolve a eliminação do desequilíbrio em um plano e é adequado para rotores relativamente estreitos (rodas) com uma pequena relação comprimento/diâmetro. Por exemplo, pequenos ventiladores axiais com pás ou rodas leves de ventiladores centrífugos frequentemente usam métodos estáticos simples.
Métodos clássicos incluem balanceamento em prismas de faca (o rotor é removido e colocado em duas arestas paralelas afiadas; o lado pesado gira para baixo, e o peso é anexado oposto) e o método de rotação livre da roda ("pêndulo") – quando o ventilador é girado à mão e observado qual pá tende a cair para baixo, compensando-a com pequenos pesos.
O balanceamento estático elimina desequilíbrio de força (deslocamento do centro de massa) e é frequentemente suficiente para ventiladores relativamente lentos e pequenos. No entanto, o método estático não corrige desequilíbrio de momento (desequilíbrio distribuído em dois planos). Se o ventilador é grande, de alta velocidade, ou a vibração persiste após balanceamento estático, é necessário balanceamento dinâmico.
O balanceamento dinâmico é executado em um ventilador em funcionamento usando instrumentos de medição. Permite compensação de componentes tanto estáticos quanto de momento do desequilíbrio. O princípio: um sensor de velocidade (tacômetro óptico) é fixado no eixo do ventilador, e sensores de vibração são colocados nos alojamentos de rolamentos. Durante a rotação, o instrumento registra vibração na frequência de rotação (1×) – sua amplitude (mm/s) e ângulo de fase. Estes parâmetros representam o vetor de desequilíbrio.
Equipamento para Balanceamento de Ventiladores em Condições de Campo
Para balanceamento independente de ventiladores, você precisa de um conjunto de equipamento de medição e ferramentas padrão. O conjunto básico inclui:
Analisador de Vibração/Instrumento de Balanceamento
Instrumentos portáteis modernos, como o Balanset-1A, são especificamente projetados para simplificar o balanceamento no local. São equipados com dois canais (para dois sensores de vibração) e um canal tacômetro, permitindo balanceamento de dois planos. O instrumento conecta-se a um laptop com software que calcula o desequilíbrio e sugere ações corretivas.
Sensores de Vibração (Acelerômetros)
Anexados aos suportes do ventilador (geralmente no alojamento de rolamento) em direção horizontal e/ou vertical. Medem níveis de vibração causados pelo desequilíbrio com alta sensibilidade.
Sensor de Velocidade Óptico (Tacômetro)
Dirigido para o eixo do ventilador onde uma marca refletiva é aplicada. Registra cada revolução e ângulo de fase para que o instrumento possa correlacionar o sinal de vibração com a posição angular do rotor.
Pesos de Calibração e Correção
Pequenos pedaços de metal de massa conhecida (parafusos, placas, etc.) que são temporariamente anexados à roda durante o balanceamento. São usados para corridas de teste e cálculo do peso permanente necessário.
Procedimento de Balanceamento de Ventiladores Passo a Passo (Em Campo)
O método de campo de balanceamento de ventiladores em condições de campo inclui várias etapas. Vamos considerá-las sequencialmente:
1. Preparação e Medição Inicial
Antes de começar o trabalho, certifique-se de desconectar e desenergizar o ventilador! Execute bloqueio completo de partida (Lockout/Tagout). Após parar, limpe cuidadosamente a roda do ventilador de poeira, sujeira acumulada, depósitos de produto, etc. Mesmo uma pequena camada de depósitos pode criar desequilíbrio significativo.
Em alguns casos, limpeza de qualidade resolve imediatamente o problema de desequilíbrio – vibrações caem ao normal, e balanceamento adicional não é necessário. Portanto, esta etapa não pode ser negligenciada.
Em seguida, realize inspeção visual: certifique-se de que não há rachaduras nas pás, amassados, deformações óbvias. Verifique o aperto de todos os parafusos de montagem (roda no eixo, alojamentos de rolamentos, suportes de motor e ventilador ao quadro). Conexões soltas podem imitar sintomas de desequilíbrio.
2. Instalação de Peso de Teste
Pare o ventilador. Anexe temporariamente um peso de teste de massa conhecida (ex: parafuso pesando ~10-50 gramas, dependendo do tamanho do rotor) à roda em uma área acessível conveniente. O peso deve causar mudança de vibração notável mas não exceder 10-20% da massa do rotor para evitar danos.
Marque o ângulo de instalação do peso relativo à marca inicial (ex: 0° é a posição da marca no eixo). Após anexar o peso de teste, reinicie o ventilador e meça a vibração. Registre a nova amplitude e fase das oscilações.
3. Cálculo e Instalação de Peso de Correção
O instrumento especializado ou programa agora calcula o peso de correção ótimo. Baseado na mudança de vibração, o instrumento determina qual peso e em que ângulo precisa ser instalado para compensar o desequilíbrio inicial.
Por exemplo, Balanset-1A imediatamente dá o resultado: "instalar 35g no ângulo 270° no plano externo." Em seguida, o peso de teste temporário é removido e um peso de correção permanente de massa calculada é anexado em seu lugar (ou outra posição especificada).
4. Verificação e Acabamento
Após instalar o peso de correção, inicie o ventilador para uma corrida de controle. Meça o nível de vibração – deve diminuir significativamente. Compare a vibração obtida com valores normativos ou nível alvo. Se a vibração ainda excede valores admissíveis (ex: acima da classe de balanceamento necessária), pode permanecer um pequeno desequilíbrio residual.
Características de Balanceamento de Diferentes Tipos de Ventiladores

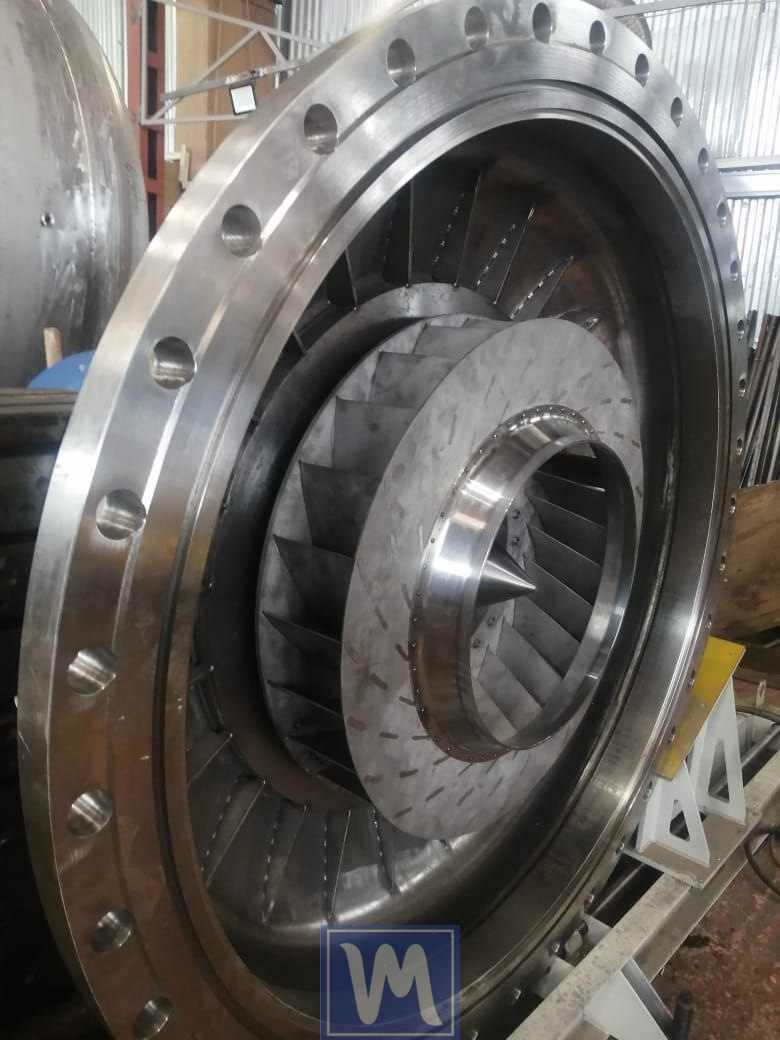

Ventiladores Centrífugos
Têm uma roda massiva (roda com pás) com pás anexadas ao eixo. O balanceamento de ventiladores centrífugos é geralmente executado em dois planos já que a roda é bastante larga. A característica principal é a tendência de acumular material nas pás durante operação (poeira, sujeira, acúmulo de produto).
Ventiladores Axiais
Representam uma hélice (pás fixadas em um cubo). O balanceamento de ventiladores axiais pode ser mais complexo devido a forças aerodinâmicas – em marcha lenta (sem carga de fluxo) a vibração pode diferir das condições operacionais.
Ventiladores Industriais de Alta Pressão
Incluem turboventiladores, ventiladores de exaustão de caldeira, ventiladores de grandes torres de resfriamento, etc. Geralmente operam em alta velocidade e são críticos para balanceamento. Requisitos para desequilíbrio residual em tais máquinas são maiores – tipicamente balanceados para classe G2.5.
Dicas Práticas para Balanceamento de Ventiladores (Lista de Verificação)
- Sempre comece com diagnóstico da causa de vibração. Certifique-se de que vibração aumentada é realmente causada por desequilíbrio do rotor.
- Não negligencie a etapa de preparação. Execute todas as verificações mecânicas antes do balanceamento: limpeza da roda, aperto de fixações, eliminação de folgas.
- Não remova pesos de balanceamento antigos desnecessariamente. Se a roda já tem pesos de fábrica ou anteriores, não os remova todos de uma vez.
- Execute múltiplas medições para confiabilidade. Antes de instalar peso de teste, faça 2-3 corridas do ventilador e certifique-se de que leituras do analisador de vibração são estáveis.
- Garanta segurança do trabalho. O balanceamento de um ventilador rotativo é um procedimento potencialmente perigoso. Sempre execute LOTO.
- Registre resultados e mantenha um diário. Após balanceamento, registre níveis finais de vibração, massa e posição dos pesos.
Conclusão
O balanceamento de ventiladores é um procedimento necessário para manter operação confiável e eficiente de equipamento industrial. Um ventilador adequadamente balanceado não apenas vibra menos, mas também dura mais: carga nos rolamentos diminui, e o risco de tempo de inatividade de emergência é reduzido.
Instrumentos modernos como Balanset-1A simplificam consideravelmente o processo automatizando cálculos e permitindo balanceamento de ventiladores no local sem desmontagem. Isso torna o método acessível mesmo para funcionários regulares do departamento de manutenção.
FAQ sobre Balanceamento de Ventiladores
P1: Por que ocorre desequilíbrio de ventilador?
R: Desequilíbrio significa distribuição irregular de massa do rotor relativa ao eixo. Causas podem ser relacionadas à produção (fundição ou montagem imprecisa, erros de usinagem) e operacionais. Na prática, fatores operacionais são frequentemente culpados: com o tempo, sujeira, poeira e resíduos de produto se acumulam nas pás, deslocando o centro de gravidade.
P2: Como saber se um ventilador precisa de balanceamento?
R: O sinal principal é vibração aumentada durante operação. Você pode sentir tremores na carcaça, quadro, ruído crescente, zumbido, possivelmente batidas. Frequentemente vibração é visualmente notável: por exemplo, uma mesa ou fundação sob o ventilador vibra notavelmente.
P3: Um ventilador pode ser balanceado sem desmontagem (em campo)?
R: Sim, mais ainda – este é o método preferido para equipamento grande. O chamado balanceamento em campo é executado usando instrumentos portáteis diretamente no ventilador montado.
P4: Qual é a diferença entre balanceamento estático e dinâmico?
R: Balanceamento estático é balanceamento do rotor em um plano. Compensa desequilíbrio estático quando o ponto pesado é deslocado mas o rotor é relativamente estreito. Balanceamento dinâmico é um processo mais complexo executado em um ventilador em funcionamento (rotativo) com medição de vibração.
P5: Novos ventiladores precisam de balanceamento após instalação?
R: Geralmente novos ventiladores chegam já balanceados da fábrica. No entanto, durante instalação no local, condições mudam: método de montagem, conexão ao motor, vibrações próprias da estrutura – tudo isso pode levar ao fato de que a unidade montada vibra acima do normal.
P6: Com que frequência o balanceamento de ventiladores deve ser executado?
R: Não há cronograma rígido como "balancear uma vez por ano." Balanceamento é executado baseado na condição – isto é, quando sinais de desequilíbrio aparecem. Dentro do programa de monitoramento de vibração, meça vibração dos ventiladores pelo menos trimestralmente.
P7: O que fazer se vibração não desaparece após balanceamento?
R: Se você executou balanceamento de acordo com todas as regras mas o ventilador ainda vibra fortemente – a causa provavelmente não é apenas desequilíbrio. Primeiro, analise o espectro novamente: talvez a componente principal não seja 1×.
P8: Como fixar corretamente pesos de balanceamento na roda?
R: Pesos de teste temporários são geralmente fixados com grampos, tiras, ou até fita dupla face (se o peso é pequeno e velocidade baixa). Mas o peso de correção permanente deve ser fixado muito confiavelmente. Mais frequentemente soldagem é usada: uma placa metálica de massa necessária é soldada à roda do ventilador (disco).
