Calculadora de Tolerância ISO 1940: Um Guia Prático
O cerne de um balanceamento profissional não é apenas a redução das vibrações, mas também a comprovação de que a qualidade alcançada corresponde aos padrões da indústria. É exatamente para isso que foi concebida a calculadora de tolerância integrada no Balanset-1A, de acordo com a norma ISO 1940.
Qual é o objetivo da Calculadora de Tolerância?
A calculadora determina o desequilíbrio residual admissível para um rotor com base na sua massa, velocidade de operação e classe de qualidade exigida (classe G). Isto permite-lhe avaliar objetivamente se o resultado corresponde aos requisitos após a correção.
O que significam as Classes G? (Exemplos Práticos)
A classe G (grau de qualidade) segundo a ISO 1940 é essencialmente um "limite de velocidade" para as vibrações. Quanto menor o número G, mais rigoroso é o requisito e mais suavemente o rotor deve funcionar. Aqui estão alguns exemplos típicos:
| Grau de Qualidade (Classe G) | Rotores Típicos / Exemplos de Aplicação |
|---|---|
| G 40 | Cambotas de grandes motores diesel marítimos de baixa rotação |
| G 16 | Cambotas de motores de 4 tempos de alta rotação, trituradores, máquinas agrícolas (mulchers) |
| G 6.3 | Impulsores de bombas, ventiladores industriais, rodas de ventoinhas, eixos cardan, componentes de máquinas-ferramenta |
| G 2.5 | Turbinas (gás e vapor), compressores, fusos de máquinas de retificar, motores elétricos de alta velocidade |
| G 1.0 | Fusos de retificação de precisão, giroscópios |
Experimente você mesmo!
Utilize a nossa calculadora de tolerância online gratuita no nosso site principal para determinar rapidamente a qualidade de balanceamento necessária para o seu rotor específico.
Usar Calculadora Online AgoraComo usar a Calculadora: Passo a Passo
1. Inserção dos Parâmetros

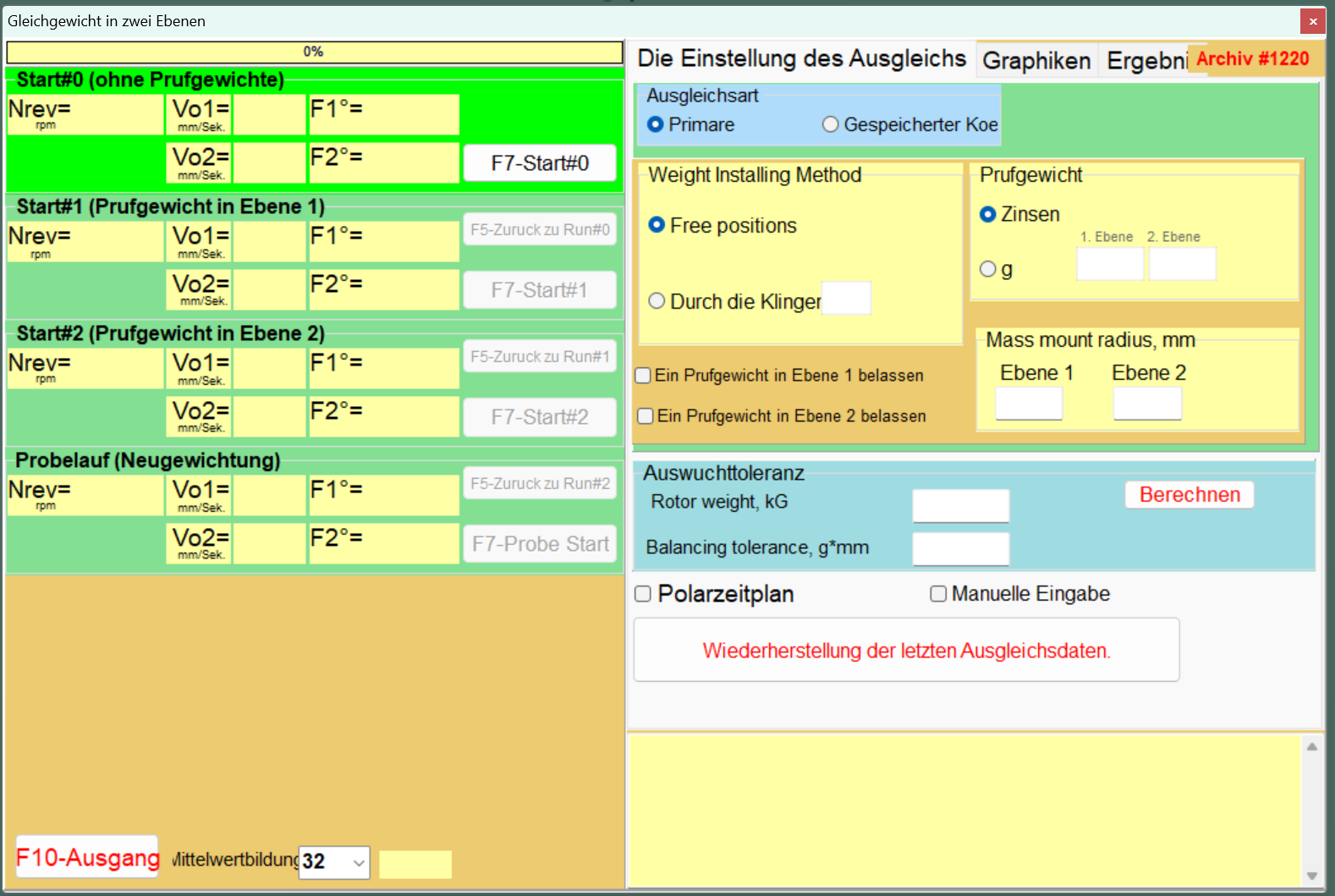

No software Balanset-1A, abra a janela "Cálculo da tolerância de balanceamento". Aqui, deve inserir os seguintes parâmetros:
- Massa do rotor (Rotor mass): O peso do rotor a ser balanceado.
- Velocidade do rotor (Rotor speed): A velocidade na qual a máquina funciona em operação normal.

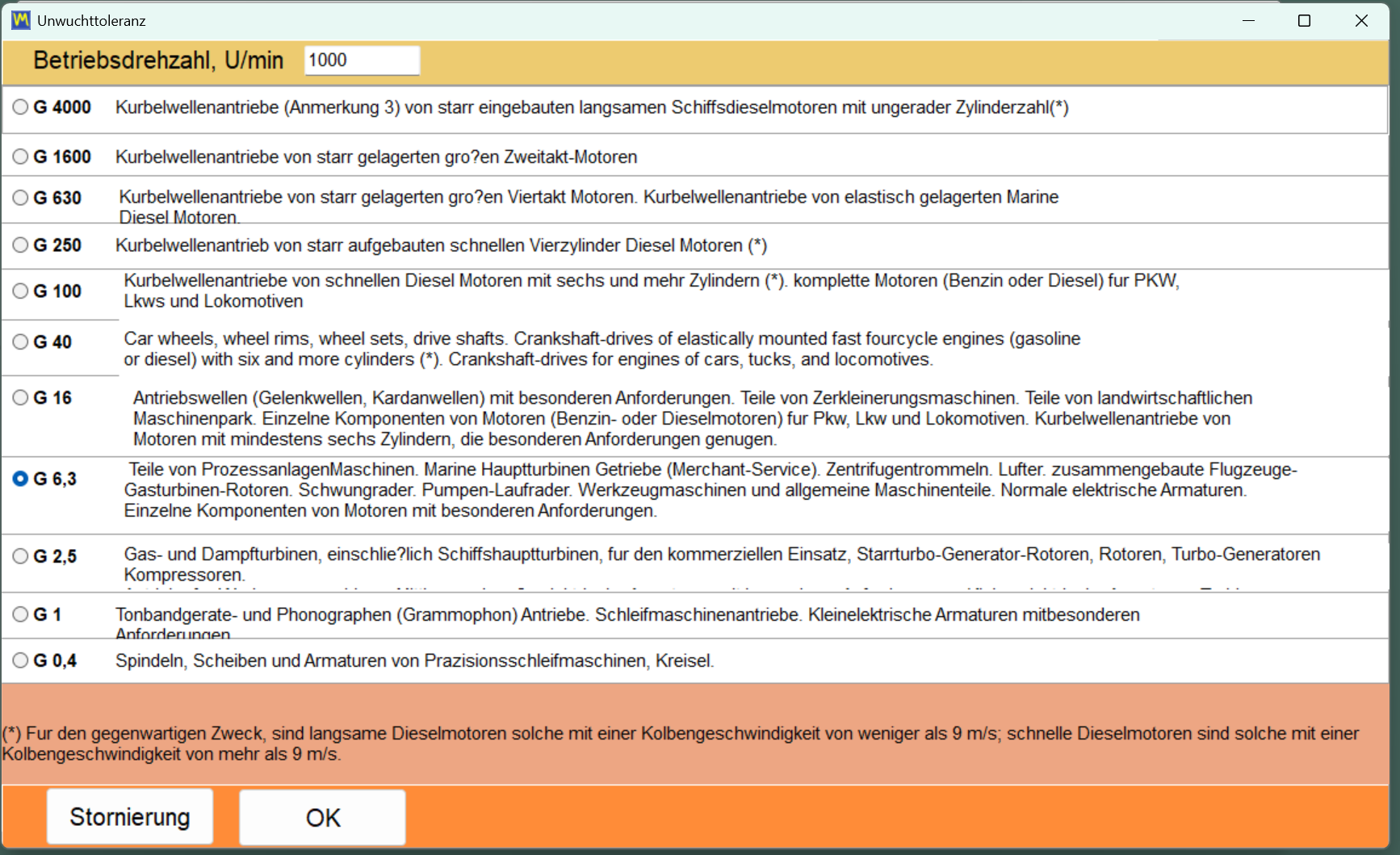

- Grau de qualidade do balanceamento (Balance quality grade): Selecione a classe G apropriada de acordo com a ISO 1940 (por exemplo, G 6.3 para bombas, G 2.5 para cambotas).
- Raio (Radius): O raio no qual os pesos de correção serão aplicados.
2. Cálculo e Interpretação dos Resultados
Depois de clicar em "Calcular", o software exibe os resultados:
- Desequilíbrio residual admissível (Permissible residual unbalance): O valor máximo de desequilíbrio residual permitido, frequentemente expresso em gramas-milímetro (g·mm).
- Excentricidade admissível (Permissible eccentricity): O correspondente desvio máximo do centro de massa.
Compare este valor de referência com o valor real que o dispositivo exibe após o balanceamento. Se o seu valor real for menor ou igual ao valor de referência, o seu trabalho está em conformidade com o padrão da indústria.

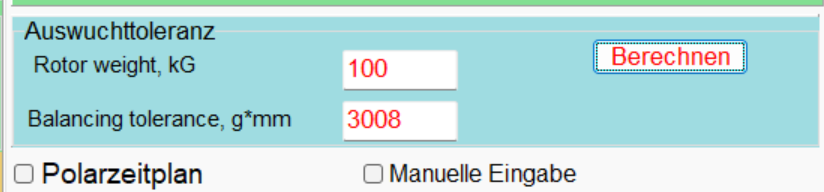

3. Unidades e Opções
O software oferece flexibilidade adicional. Pode, por exemplo, ajustar as unidades para o cálculo, o que é particularmente útil para a documentação.
Vantagens da Calculadora Integrada
- Controlo de Qualidade Profissional: Não entrega apenas um rotor "silencioso", mas um que comprovadamente cumpre as normas internacionais.
- Eficiência Automatizada: Não é necessário consultar tabelas manualmente. Todos os cálculos são feitos instantaneamente e sem erros.
- Documentação Fiável: Os resultados podem ser diretamente incorporados nos seus relatórios de balanceamento.
A integração da calculadora de tolerância ISO 1940 torna o Balanset-1A uma ferramenta poderosa para quem valoriza trabalhos de balanceamento precisos e em conformidade com as normas.
